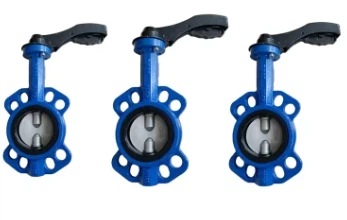

Motýľový ventil
Úvod:
Normálny tlak: PN1,6MPa
Vhodné médium: voda, odpadové vody, vzduch, olej, soli atď.
Teplota: Nízka ako 120 stupňov Celzia.
Veľkosť: DN40-DN1200
Vŕtanie príruby tela: DIN2501; ANSI trieda 125
Tvárou v tvár: DIN3202; ANSI B 16.10
Operácie: Páka rukoväte, závitovka
Hlavný materiál:
Telo: liatina
Disk: CS, šedá liatina, GGG, SS304, SS416
Predstavec: CS, SS304, SS416
Sedlo: PTFE, EPDM, NBR.
Škrtiaca klapka je jedným z mála OUTSHINE VALVE, ktoré sú účinné pri izolácii a regulácii prietoku média. Ako väčšina štvrťotáčkových ventilov, aj motýlkový ventil sa rýchlo otvára. Disk je pripevnený k stonke. buď cez formovač, alebo stopka je na zadnej strane disku. Predstavec je pripevnený k rukoväti, ktorá je umiestnená buď na vrchu tela alebo na jeho boku.
Ovládanie ventilu sa môže vykonávať manuálne, elektronicky alebo pneumaticky. Ak sa otvorí elektronicky, signál zo vzdialeného zdroja povie prevodovke umiestnenej na vrchu telesa ventilu, aby otočila driekom tak, aby sa disk tiež pohyboval. Ak je pneumatický pohon, piest je pripevnený k boku telesa. Tým sa zabezpečí tlak vzduchu potrebný na otvorenie ventilu. Tento typ ovládania funguje podľa mnohých výrobcov najrýchlejšie.
