Typy škrtiacich ventilov
Existujú tri hlavné typy klapiek:
1. Klapkové ventily s nulovým posunom (motýľové ventily s pružným sedlom)
2. Dvojitý škrtiaci ventil (vysokovýkonné škrtiace ventily)
3. Trojitý Offsetový motýľový ventil

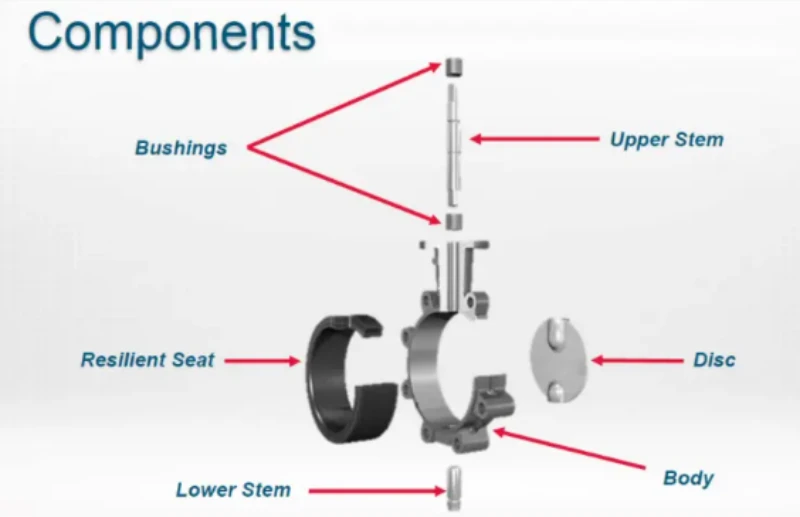

V klapkových ventiloch s nulovým posunom prechádza driek cez stredovú líniu disku, ktorý je vycentrovaný v sedle; toto všetko je sústredené vo vnútri telesa ventilu. Teleso ventilu. sedadlo. a kotúč ležia sústredne, keď je v zatvorenej polohe.
Klapky s nulovým posunom sa používajú v liauidných a aas potrubiach. ktoré majú pomer tlaku a teploty 250 psi a 4 000 F, v tomto poradí.
U škrtiacich klapiek s dvojitým odsadením je os vretena posunutá za osou sedla a telesa (prvé odsadenie), potom
os drieku je ďalej odsadená od zvislej stredovej čiary vaive (druhé odsadenie). Keď je disk otvorený. sedadlo je fted
z pečate;
Klapky s dvojitým posunom sa zvyčajne používajú pri čistení vody. čistenie odpadovej vody. HVAC. a požiarnej ochrany
systémy (napr. hasiace zariadenia). Pre zvýšenú tepelnú odolnosť je množstvo mäkkého materiálu sedadla znížené jeho podložením vrstvou kovu.
U škrtiacich klapiek s trojitým odsadením sa okrem prvých dvoch odsadení (tretie odsadenie) vytvorí uhlové odsadenie v osi tesniaceho kužeľa telesa. To sa dosiahne použitím pravouhlého kužeľového profilu sedla spojeného so zodpovedajúcim profilom na okraji disku. Toto posunutie eliminuje kontakt sedla a kotúča počas otvárania a zatvárania ventilu, čím sa eliminuje aj trenie. Ku kontaktu dochádza len pri úplnom zatvorení škrtiacej klapky; to tiež funguje ako mechanická zarážka, aby sa zabránilo ďalšiemu otáčaniu disku.
Trojité posunuté klapky sú ideálne na manipuláciu s vysokotlakovou a prehriatou parou, kvapalinami s vysokou teplotou a
plyny a korozívne chemikálie, ktoré nedokážu zvládnuť klapky s mäkkým sedlom. Tieto ventily sa bežne používajú v elektrárňach (napr. uzatváracie ventily pre kotly), pri spracovaní ropy a plynu. chemická výroba, výroba celulózy a papiera a pobrežné potrubia.
